電感的單位

電感量的基本單位是亨利(簡稱亨)，用字母H表示。常用的單位還有毫亨(mH)、微亨(μH)、納亨(nH)和皮亨(pH)，由于H太大，通常用毫亨(mH)和微亨(μH)表示。

其換算關系是：1H(亨)=1000mH(毫亨)，1mH(毫亨)=1000μH(微亨)，1μH(微亨)=1000nH(納亨)，1nH(納亨)=1000pH(皮亨)。

電感量的標注方法

貼片電感采用以下三種標注方法：

部分nH(納亨)級電感一般直接標識，用N或R表示小數點，如10N、47N分別表示10nH、47nH，4N7或4R7均表示4.7nH。

三位數字與一位字母。前兩位數字代表電感量的有效數字，第三位數字表示有效數字后面0的個數，單位是nH，不足10nH的用N或R表示小數點，第四位字母代表誤差。

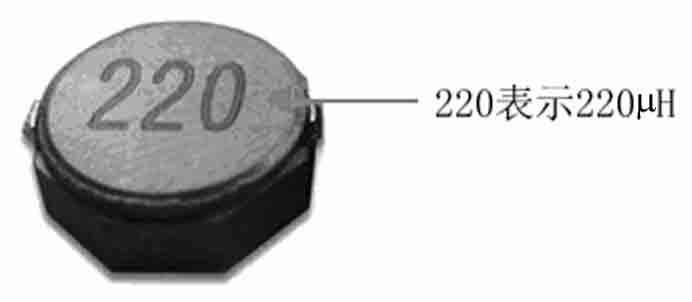

有些功率電感上直接標注數字，例如220，表示220μH。

電感的標識方法如圖2-29所示。

圖2-29電感的標識方法
