電感是用絕緣導線(例如漆包線、紗包線等)繞制而成的電磁感應元件，是智能手機中常用的元件之一。

在手機中，電感的外形特征不同，差別也較大，手機中的電感一般有兩個引腳，貼片電感沒有正負極性之分，可以互換使用。

(1)繞線電感

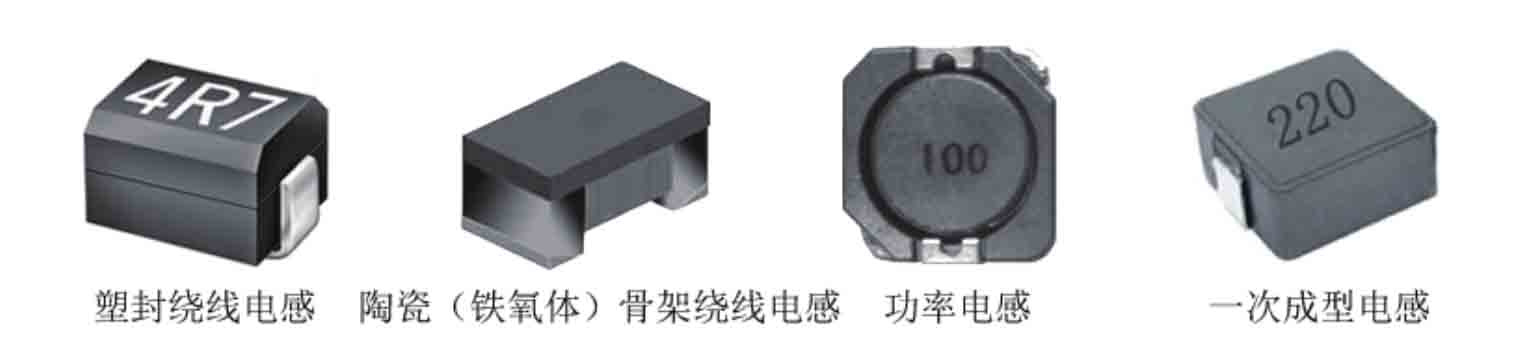

繞線電感是用漆包線繞在骨架上做成的，根據不同的骨架材料、不同的匝數而有不同的電感量及Q值。它有4種外形，如圖2-24所示。

塑封繞線電感內部有骨架繞線，外部有磁性材料屏蔽，經塑料模壓封裝而成，其主要應用在手機低頻電路。塑封繞線電感的主要外部特征是：外部有塑封黑色材料，內部用線圈繞制而成，兩端有引線。

圖2-24　繞線電感的外形結構

陶瓷(鐵氧體)骨架繞線電感是用長方形骨架繞線而成(骨架有陶瓷骨架或鐵氧體骨架)的電感。陶瓷(鐵氧體)骨架繞線電感在低頻和高頻電路中都有應用，主要特征是外部或側面能看到繞制的線圈，兩端無引線。

功率電感是由方形或圓形工字形鐵氧體為骨架，采用不同直徑的漆包線繞制而成。主要用于電源、DC/DC電路中，用做儲能器件或大電流LC濾波器件(降低噪聲電壓輸出)。功率電感的主要外形特征是：線圈繞在一個圓形的或方形的磁芯上，屏蔽式電感的顏色一般為黑色，是鐵氧體磁芯的顏色，從外部看不到線圈。有些大功率貼片電感是非屏蔽式，從側面可以看到線圈。

一體成型電感是由數控自動繞線機繞制好的空心線圈，一體成型電感需要外接電極并植入特定的模具，填入磁性粉末，高壓壓制成型，高溫固化后加上防氧化涂層而成的一體化結構的電感器。在高頻和高溫環境下仍然保持優良的溫升電流及飽和電流特性。主要應用在電源、CPU電路等低電壓、大電流的環境中，目前在高端手機中應用較多，是功率電感的替代產品。

(2)薄膜電感

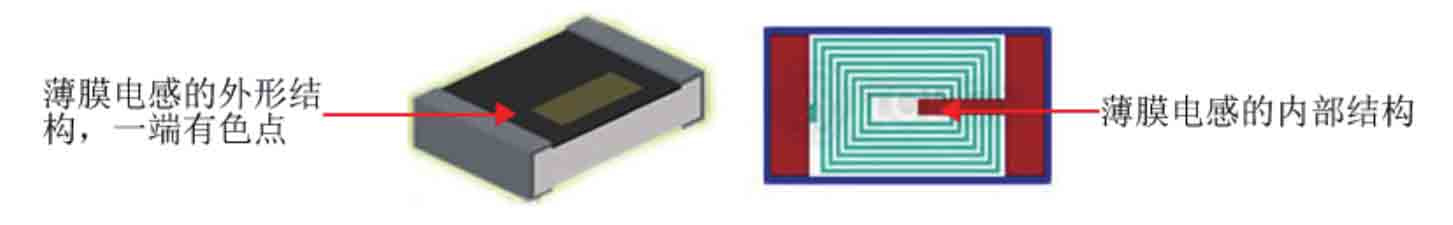

薄膜電感是在陶瓷基片上用精密薄膜采用多層工藝技術制成，具有高精度且寄生電容極小等特點，如圖2-26所示。

圖2-26　薄膜電感

薄膜電感主要應用在手機射頻處理器電路中，貼片電感的主要外形特征是兩端銀白色是焊點，中間白色，一端有色點，部分中間是綠色，部分中間是藍色，它們的外形類似電容，但仔細觀察還是有明顯的區別。
